15958758592當前位置：首頁 > 產品展示 > 絲扣閥門
201,304,316
類型：絲扣閥門
產品簡介：
| 名稱 | 型號 | 材質 | 結構形式 | 連接形式 | 產地 | 適用介質 | 壓力壞境 | 工作溫度 |
| 一片式球閥 | 201,304,316 | 不銹鋼 | 固定球球閥 | 螺紋 | 溫州 | 弱酸堿介質 | 常壓 | 常溫 |
| 規格 | |||||
| 202 | 1/4 DN6 | 304 | 1/4 DN6 | 316(重） | 1/4 DN6 |
| 3/8 DN10 | 3/8 DN10 | 3/8 DN10 | |||
| 1/2 DN15 | 1/2 DN15 | 1/2 DN15 | |||
| 3/4 DN20 | 3/4 DN20 | 3/4 DN20 | |||
| 1 DN25 | 1 DN25 | 1 DN25 | |||
| 11/4 DN32 | 11/4 DN32 | 11/4 DN32 | |||
| 11/2 DN40 | 11/2 DN40 | 11/2 DN40 | |||
| 2 DN50 | 2 DN50 | 2 DN50 | |||
| 21/2 DN65 | 21/2 DN65 | 21/2 DN65 | |||
| 3 DN80 | 3 DN80 | 3 DN80 | |||
| 4 DN100 | 4 DN100 | 4 DN100 | |||
產品描述：
一片式球閥結構簡單、體積小、重量輕。流體阻力小，其阻力系數與同長度的管段相等。緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用。
一片式球閥操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。維修方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。
一片式球閥基本信息
| 品牌 | 強泰管件 | 型號 | Q11F-16P | 材質 | 不銹鋼 |
| 連接形式 | 螺紋 | 結構形式 | 浮動球球閥 | 公稱通徑 | DN20（mm） |
| 適用介質 | 弱酸堿介質 | 壓力環境 | 常壓 | 工作溫度 | 常溫 |
| 標準 | 國標 | 流動方向 | 雙向 | 驅動方式 | 手動 |
| 零部件及配件 | 執行器 | 用途 | 調節 | 類型(通道位置) | 直通式 |
| 作用對象 | 水 | 規格 | DN20 | 別名 | 一片式絲扣球閥 |
一片式球閥產品設計規范
| 設計規范 | 結構長度 | 連接方式 | 實驗與檢驗 | 產品標識 | 供貨規范 |
| GB12224、GB/T12237 | GB/T12221 | BSP、BSPT | JB/T9092 | GB/T12220 | JB/T7928 |
| API6D、ASME B16.34 | ANSI B16.10 | NPT、NPTF | API598 | MSS SP-25 | API608 |

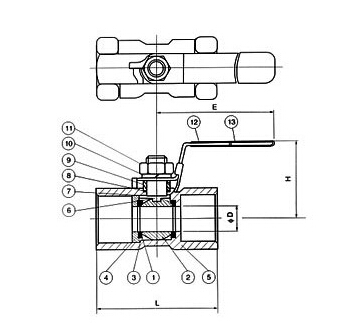

一片式球閥主要零部件材料表
| 序號 | 零件名稱 | 材料 | 數量 | 序號 | 零件名稱 | 材料 | 數量 |
| 1 | 閥體 | CF8M/CF8 | 1個 | 8 | 壓蓋 | 316/304 | 1個 |
| 2 | 球體 | 316/304 | 1個 | 9 | 閥桿 | 316/304 | 1個 |
| 3 | 閥蓋 | CF8M/CF8 | 1個 | 10 | 彈簧墊圈 | SS | 1個 |
| 4 | 密封圈 | PTFE | 2個 | 11 | 閥桿螺母 | A2-70 | 1個 |
| 5 | 密封墊圈 | PTFE | 1個 | 12 | 手柄 | SS | 1個 |
| 6 | 止推墊圈 | PTFE | 1個 | 13 | 手柄套 | PVC | 1個 |
| 7 | 填料 | PTFE | 1個 |
